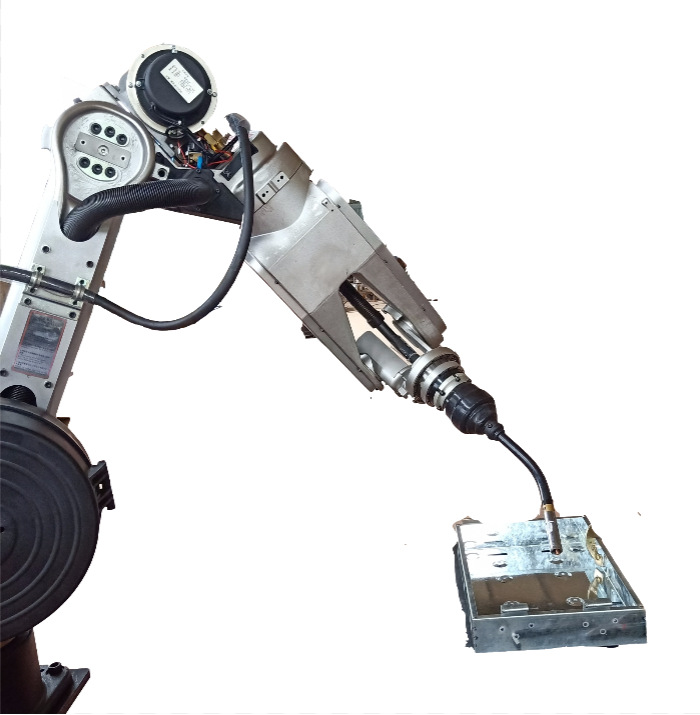

焊接機器人軸伺服控制系統的結構

習慣上所說的電動機伺服系統，是指速度控制、伺服電動機和檢測部件三部分；而且，將速度控制部分稱之為伺服單元或驅動器。按照伺服系統的結構特點，它通常有四種基本結構類型：開環、閉環、半閉環及混合閉環。

伺服單元的硬件一般由五部分構成：

實現軸伺服電機的PID控制、或FUZZY（模糊）控制、或其它控制規律的伺服控制單片機；

伺服控制模板，其功能是實現控制單片機輸出數字量的D/A轉換與輸入到單片機的模擬量的A/D轉換；

伺服驅動功放，一般機器人的軸驅動電機的功率多在100W~1000W的范圍，多屬中等功率，為此，由伺服控制模板給出的控制信號必須經功率放大才能推動電機；

伺服電機是焊接機器人的軸伺服控制系統的控制對象。

伺服電機的轉速、位置檢測裝置（轉速、位置傳感器）。轉速、位置檢測裝置的功能是實時檢測軸伺服電機轉速和電機角位移量，并將實時檢測結果反饋給電動機伺服系統，以形成電動機伺服的閉環或半閉環控制系統。即便是開環控制系統，一般也需要電動機轉速和電機角位移量的實時檢測參數。因此，轉速、位置檢測裝置是機器人的軸伺服控制系統極重要的組成環節。

焊接機器人的軸伺服控制系統結構稱為主從控制方式：它是采用主、從兩級控制計算機實現系統的全部控制功能。主計算機實現軸伺服控制系統的管理、坐標變換、軌跡生成和系統自診斷等；從計算機實現所有關節的動作協調控制。主從控制方式系統實時性較好，適于高精度、高速度控制，但其系統擴展性較差，維修困難。焊接機器人的軸伺服控制系統結構還可采用所謂"分散控制系統"，限于篇幅，不再闡述。
