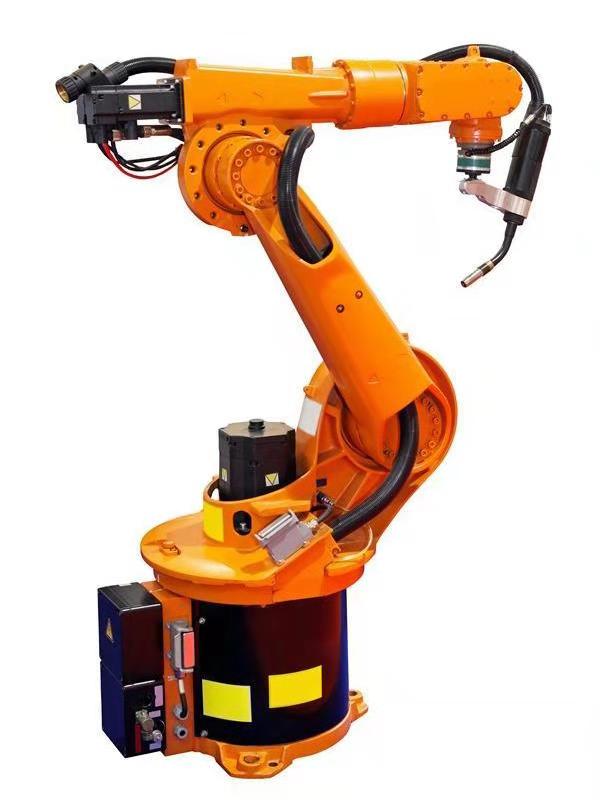

焊接機器人中點焊機器人的焊鉗分類

點焊機器人焊鉗從用途上可分為 C 形和 X 形兩種。 C 形焊鉗用于點焊垂直及近于垂直傾斜位置的焊縫： X 形焊鉗則主要用于點焊水平及近于水平傾斜位置的焊縫。
從阻焊變壓器與焊鉗的結構關系上可將焊鉗分為分離式、內藏式和一體式 3 種形式。

a.分離式焊鉗

該焊鉗的特點是阻焊變壓器與鉗體相分離，鉗體安裝在機器人手臂上，而焊接變壓器懸掛在機器人的上方，可在軌道上沿著機器人手腕移動的方向移動，二者之間用二次電纜相連。其優點是減小了機器人的負載，運動速度高，價格便宜。

分離式焊鉗的主要缺點是需要大容量的焊接變壓器，電力損耗較大，能源利用率低。此外，粗大的二次電纜在焊鉗上引起的拉伸力和扭轉力作用于機器人的手臂上，限制了點焊工作區間與焊接位置的選擇。分離式焊鉗可采用普通的懸掛式焊鉗及阻焊變壓器。但二次電纜需要特殊制造，一般將兩條導線做在一起，中間用絕緣層分開，每條導線還要做成空心的，以便通水冷卻。此外，電纜還要有一定的柔性。

b.內藏式焊鉗

這種結構是將阻焊變壓器安放到機器人手臂內，使其盡可能地接近鉗體，變壓器的二次電纜可以在內部移動。當采用這種形式的焊鉗時，必須同機器人本體統一設計，如 Cartesian 機器人就采用這種結構形式。另外，極坐標或球面坐標的點焊機器人也可以采取這種結構。其優點是二次電纜較短，變壓器的容量可以減小，但是使機器人本體的設計變得復雜。

c.一體式焊鉗

所謂一體式就是將阻焊變壓器和鉗體安裝在一起，然后共同固定在楓器人手臂末端的法蘭盤上。其主要優點是省掉了粗大的二次屯纜及懸掛變壓器的工作架，直接將焊接變壓器的輸出端連到焊鉗的上下機臂上，另一個優點是節省能量。例如，輸出電流 12000A ，分離式焊鉗需 75kVA 的變壓器，而一體式焊鉗只需 25kVA 。一體式焊鉗的缺點是焊鉗重量顯著增大，體積也變大，要求機器人本體的承載能力大于 60kg 。此外，焊鉗重量在機器人活動手腕上產生慣性力易于引起過載，這就要求在設計時，盡量減小焊鉗重心與機器人手臂軸心線間的距離。
阻焊變壓器的設計是一體式焊鉗的主要問題，由于變壓器被限制在焊鉗的小空間里，外形尺寸及重量都必須比一般的小，二次線圈還要通水冷卻。目前，采用真空環氧澆鑄工藝，已制造出了小型集成阻焊變壓器。例如 30kVA 的變壓器，體積為 325x135~125mm3 ，重量只有18kg。

d.逆變式焊鉗

這是電阻焊機發展的一個新方向。目前，國外已經將裝有逆變式焊鉗的點焊機器人用于汽車裝焊生產線上，我國對此正在進行研究。
